FOTORESISTENZE

Questa pagina è dedicata a tutti i progetti che si possono realizzare con le fotoresistenze.

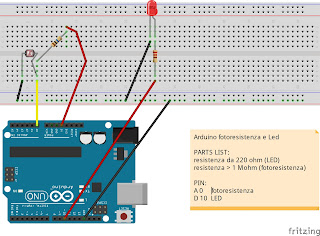

Il collegamento sulla breadboard è il seguente:

Lo sketch da utilizzare è il seguente:

int luminosita;

int ledPin = 10;

void setup()

{
Serial.begin(9600);
Serial.println("--- VALORI LUMINOSITA' ---");
Serial.println();
}

void loop()

{
  luminosita = analogRead(A0);         //Lettura della luminosità dal pin A0
  luminosita = luminosita/4;              //Adeguamento del valore della luminosità
  analogWrite(ledPin,luminosita);      //Inserimento del valore letto dal pin A0 al led

  if (Serial.available())

  {
    Serial.print(luminosita);
    Serial.println();
  }
  delay(100);
}

Una pagina interessante da vedere è:

https://learn.adafruit.com/photocells

* * * * *

Lo sketch può anche essere scritto più semplicemente così:

int sensorPin = A0;
int sensorValue = 0;

void setup()
  {
  Serial.begin(9600);
  }

void loop()
  {
  sensorValue = analogRead(sensorPin);
  Serial.println(sensorValue);
  delay(100);
  }

* * * * *

Altro schema di collegamento:

* * * * *

Questo invece è il montaggio della fotoresistenza con un led; appena la luce diminuisce il led si accende e viceversa.

Lo sketch è il seguente:

int led = 8;

void setup()

{
Serial.begin(9600);
}

void loop()
{
int v = analogRead(A0);
Serial.println(v);

if (v > 90)
{
digitalWrite(led, HIGH);
}
else
{
digitalWrite(led, LOW);
}
delay(500);
}

* * * * *

Una ulteriore modifica possibile è quella di inserire un buzzer (sul pin 10) che suonerà quando la luminosità ambientale diminuirà. Lo sketch è questo:

int led = 8;

void setup()

{
Serial.begin(9600);
}

void loop()
{
int v = analogRead(A0);
Serial.println(v);

if (v > 90)
{
digitalWrite(led, HIGH);
tone(10, 1000, 500);
}
else
{
digitalWrite(led, LOW);
noTone(10);
}
delay(500);
}
